Akumulatora pārvaldības sistēmas (BMS) drošības nodrošināšana LiFePO4 iepakojumos

Akumulatora pārvaldības sistēmas (BMS) drošības nodrošināšana LiFePO4 iepakojumos

LiFePO4 BMS drošības tehniskais ceļvedis, kas aptver aktīvo balansēšanu, termisko pārvaldību, šūnu{1}}līmeņa diagnostiku un starptautisko atbilstību.

Litija dzelzs fosfāta (LiFePO4) enerģijas uzglabāšanas sistēmu (ESS) izvietošana komerciālajās un rūpnieciskajās (C&I) nozarēs saskaras ar stingrām darbības robežprasībām. Lai gan LiFePO4 ķīmijai ir raksturīga termiskā stabilitāte, salīdzinot ar niķeļa-mangāna-kobalta (NMC) variantiem, neierobežota šūnu nelīdzsvarotība, termiskā izplatīšanās un kontroles topoloģijas trūkumi joprojām apdraud aktīvu ilgmūžību.

Viena šūna, kas darbojas ārpus tā optimālā sprieguma loga (2,5 V līdz 3,65 V), var izraisīt lokālu degradāciju, samazinot izmantojamās pakotnes ietilpību līdz pat 35% 1500 ciklu laikā. Turklāt nepietiekama siltuma uzraudzība apdraud lokālus apkures notikumus, izraisot negaidītu sistēmas atslēgšanos un dīkstāves.

Lai aizsargātu{0}}ilgtermiņa izlīdzinātas krātuves izmaksas (LCOS), EPC darbuzņēmējiem un projektu vadītājiem ir nepieciešama spēcīga, daudzslāņu akumulatoru pārvaldības sistēmas (BMS) arhitektūra. Šajā analīzē ir izklāstīti primārie kontroles mehānismi, balansēšanas topoloģijas un diagnostikas protokoli, kas ir būtiski lietderības -pakāpes LiFePO4 pakotnes stabilitātei.

Tehniskā analīze: galvenie drošības mehānismi un arhitektūra

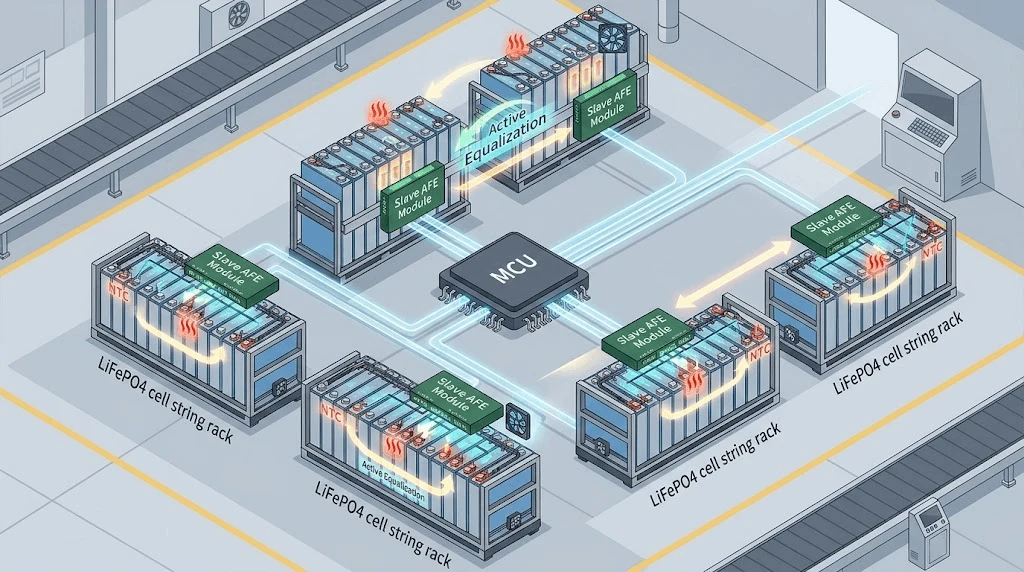

Elastīga BMS balstās uz sadalītu galveno{0}}pakalpojumu arhitektūru. Analogās priekšējās -gala (AFE) IC tieši uzrauga šūnu grupas, nododot telemetriju centrālajam MCU, izmantojot izolētas CAN kopnes saskarnes.

1. Šūnas-līmeņa sprieguma uzraudzība un sliekšņa kalibrēšana

Precīzai sprieguma noteikšanai ir nepieciešami īpaši AFE kanāli ar signāla pielaidi < ±2 mV. Standarta LiFePO4 izlādes līknes parāda ārkārtīgi plakanu sprieguma plato no 30% līdz 80% uzlādes stāvokļa (SOC), padarot atvērtās -ķēdes sprieguma (OCV) metodes nepietiekamas stāvokļa novērtēšanai. Augstas -klases BMS apvieno Kulona skaitīšanu ar paplašināto Kalmana filtra (EKF) algoritmiem, lai precīzi izsekotu SOC ±2 robežās. Aizsardzības parametru sliekšņiem AFE slānī ir jābūt{9}}iedarbinātiem ar aparatūru, lai nodrošinātu izpildi neatkarīgi no MCU programmaparatūras latentuma:

Virs-sprieguma pārslēgšana (OVC):3,65 V (šūnas līmenis) / aizkave:<10 ms

Virs-sprieguma atjaunošana: 3.45V

Zem-sprieguma nogriešanas (UVC):2,50 V (šūnas līmenis) / aizkave:<10ms

Zem-sprieguma atjaunošanas:2.80V

2. Aktīvās šūnu balansēšanas topoloģijas

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), nepieciešama aktīva balansēšana.

Aktīvās sistēmas izmanto divvirzienu līdzstrāvas-līdzstrāvas pārveidotājus vai kapacitatīvos komutācijas tīklus, lai pārsūtītu lādiņu no augstāka-sprieguma elementiem uz zemāka-sprieguma elementiem gan uzlādes, gan izlādes ciklu laikā. Iespējojot balansēšanas strāvu starp 2A un 5A, aktīvās topoloģijas mazina jaudas zudumu no kapacitātes novirzēm lielās šūnu virknēs, uzlabojot izmantojamās enerģijas atdevi visa aktīva dzīves cikla laikā.

3. Termiskā vadība un paredzamā diagnostika

Temperatūras svārstības modulī nedrīkst pārsniegt 3 grādus. BMS izmanto negatīvā temperatūras koeficienta (NTC) termistorus, kas konfigurēti ar minimālo attiecību 1 sensors uz 4 sērijas šūnām, kā arī papildu zondes, kas pievienotas strāvas MOSFET un galvenajām kopnēm.

Integrētā programmaparatūra nepārtraukti aprēķina termiskos gradientus dT/dt. Ja lokalizēts šūnas temperatūras izmaiņu ātrums pārsniedz 1 grādu minūtē, sistēma aktivizē diagnostikas brīdinājumus, pirms tiek sasniegts absolūtais temperatūras pārslēgšanās (55 grādu uzlāde/60 grādu izlāde).

Nozares standarti un ietekme uz LCOS

Izvēloties rūpnieciskās -kategorijas BMS, tieši maina projekta finanses, pagarinot dzīves cikla caurlaidspēju un samazinot darbības izdevumus (OpEx).

LCOS ietekmes analīze

Uzturot šūnu nelīdzsvarotību zem 10 mV 8000 -cikla darbības laikā, aktīva-balansējošā BMS novērš priekšlaicīgu virknes izslēgšanu, ko izraisa izolēti zemsprieguma elementi. Šī iespēja samazina izlīdzinātās uzglabāšanas izmaksas (LCOS), jo:

· Izmantojamās jaudas saglabāšana:Novērš "vājākā posma" efektu, saglabājot virknes kapacitāti tuvu nominālajiem novērtējumiem.

· Samazināti nomaiņas cikli:Pagarina kopējo pakotnes kalpošanas laiku par vairāk nekā 10 gadiem, neprasot{1}}vidēja mūža šūnu moduļa nomaiņu.

Sistēmas integrācija un saderība

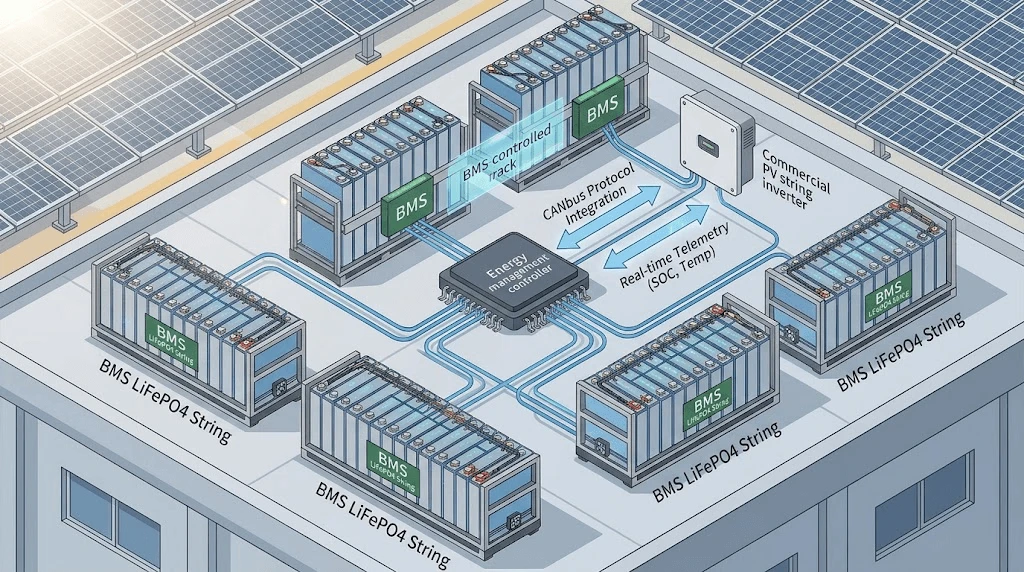

Atbilstošai BMS ir nemanāmi jāsadarbojas ar augšupējās strāvas pārveidošanas sistēmām (PCS) un saules uzlādes kontrolieriem.

Izvietojot komerciālus krātuves risinājumus, piemēram,25.6V 100Ah enerģijas uzglabāšanas modulis, rūpnieciskie sakari ir atkarīgi no zema{0}}latences CAN kopnes 2.0B un Modbus RTU protokoliem. BMS reāllaikā pārraida pārveidotājam dinamiskos darbības ierobežojumus:

Uzlādes strāvas ierobežojums (CCL):Dinamiski regulēts, pamatojoties uz maksimālo elementa spriegumu un iekšējo temperatūru.

Izlādes strāvas ierobežojums (DCL):Pielāgots, pamatojoties uz minimālo elementa spriegumu, temperatūru un pašreizējo SOC.

Šī slēgtā{0}}cilpas komunikācija liek invertoram noregulēt jaudu, pirms tiek pārkāptas termiskās vai sprieguma robežas, tādējādi novēršot smagu sistēmas izslēgšanu pie lielas slodzes.

Kvalitātes kontrole un globālā atbilstība

Rūpnieciskās drošības garantijai ir nepieciešama pārbaudīta globālo testēšanas standartu ievērošana.

UL 1973:Drošības standarts baterijām, ko izmanto stacionāros lietojumos. Pārbauda konstrukcijas integritāti, šūnu norobežošanu un elektrisko drošību bojājumu apstākļos.

IEC 62619:Pilnvaro rūpniecisko litija bateriju funkcionālās drošības testus, tostarp termiskās izplatības testēšanu un vadības bloka programmatūras drošības pārbaudes.

ANO 38.3:Transporta drošības pārbaude, tostarp augstuma simulācija, termiskais trieciens, vibrācija, trieciens, ārējs īssavienojums un piespiedu izlāde.

Ražošanas kvalitātes kontrolē ir jāiekļauj automātiskā -beigu-pārbaude (EOL). Katrai BMS platei pirms galīgās montāžas tiek veikta īsslēguma-aizsardzības pārbaude, kalibrēšanas pārbaudes visos mērījumu kanālos un sadegšana-kondicionēšanā paaugstinātos termiskajos apstākļos (50 grādi).

FAQ

1. Kā BMS novērš termisku izplatīšanos īssavienojuma apstākļos?

BMS izmanto divu{0}}līmeņu aizsardzības stratēģiju: primārās īssavienojuma-aparatūras pārtraukumi izraisa īpaši ātrus cietvielu-slēdža/MOSFET atvienojumus < 100 mikrosekunžu laikā, ja tiek pārkāpti strāvas sliekšņi. Ja izmantojat mehānisko releju vai kontaktora topoloģiju, īpaši ātrie pusvadītāju drošinātāji nodrošina sekundāru fizisko izolāciju. Turklāt vadības programmaparatūra uzrauga dT/dt vektorus, lai noteiktu iekšējo īssavienojumu pirms gāzes izplūdes vai termiskās izplatīšanās.

2. Kādas ir loģistikas un drošības prasības lielas-jaudas LiFePO4 paku nosūtīšanai uz ārzemēm?

Visiem iepakojumiem jābūt sertificētiem saskaņā ar ANO 38.3 noteikumiem un jānosūta uzlādes stāvoklī (SOC) no 30% līdz 50%. Iepakojumam ir nepieciešams ANO-sertificēts bīstamības iepakojums (9. klases bīstamās preces), kas aprīkots ar pastiprinātu iekšējo izolāciju, īssavienojuma{6}}savienojumu aizsardzību un mitruma-bīstamu iekšējo iesaiņojumu. Transportēšanas laikā BMS ir jāiestata uz zemu-jaudas "dziļā miega režīmu", lai ierobežotu pašizlādi līdz <0,5% mēnesī.

3. Kādas ir pielāgotas OEM/ODM BMS programmaparatūras pielāgojumu robežas konkrētiem invertora protokoliem?

Pielāgošanas robežas ietver CANbus/RS485 kadru struktūru modifikāciju, pielāgotu Modbus reģistra adrešu kartēšanu, dinamisko SOC/SOH aprēķinu algoritmu pielāgošanu un pielāgotu temperatūras/sprieguma atvienošanas līkņu konfigurēšanu. Fiziskā slāņa modifikācijas ļauj izvēlēties starp cietvielu -MOSFET pārslēgšanu vai ārējā kontaktora draivera ķēdēm, pamatojoties uz sistēmas sprieguma ierobežojumiem (līdz 1000 VDC. Standarta programmaparatūras protokola pielāgošanas inženierijas process parasti ir 2–3 nedēļas).

Sazinieties ar mūsu inženieru komandu 48 stundu laikā, lai iegūtu pielāgotu komerciālo PV un enerģijas uzglabāšanas sistēmu izkārtojumu un detalizētu MK piedāvājumu.
