Mikro-tīkla integrācija: hibrīdinvertori un dīzeļģeneratori

Mikro-tīkla integrācija: hibrīdinvertori un dīzeļģeneratori

Komerciālo hibrīdinvertoru un dīzeļģeneratoru salīdzinošā tehniskā analīze mikro-tīkla integrācijai, koncentrējoties uz LCOE, slodzes pārnešanu un IA.

Dīzeļdegvielas{0}}atkarīgo mikro-režģu ekonomiskās un tehniskās vājās vietas

Tirdzniecības un rūpniecības (C&I) operatori ārpus-tīkla vai vāja{1}}tīkla reģionos saskaras ar pieaugošiem darbības izdevumiem (OpEx), ko izraisa paļaušanās uz dīzeļģeneratoriem. Degvielas loģistika, mainīgās naftas cenas un biežie apkopes intervāli attālinātās operācijās liek lokalizētajām enerģijas izmaksām (LCOE) virs USD 0,35/kWh. Turklāt mehāniskie ģeneratori cīnās ar dinamisku slodzes profilēšanu, strādājot ar zemiem slodzes faktoriem (<30%) during off-peak hours, which causes wet stacking, incomplete fuel combustion, and accelerated engine wear.

Lieljaudas{0}}hibrīdinvertoru integrēšana esošajos vai zaļajos mikro{1}}tīklos būtiski maina enerģijas piegādi. Aizstājot vai hibridizējot dīzeļdzinēju ģeneratorus ar saules-plus-atmiņas arhitektūru, rūpnieciskās iekārtas samazina degvielas patēriņu, stabilizē spriegumu un frekvenci un garantē strāvas nepārtrauktību. Šajā rokasgrāmatā ir aprakstīta elektro-tehniskā dinamika, finansiālā atdeve un sistēmu integrācijas stratēģijas inženieru komandām un iepirkumu amatpersonām.

Pamatarhitektūra un jaudas pārveidošanas mehānismi, Topoloģijas un termiskā arhitektūra

Mūsdienīgi komerciāli hibrīdinvertori (piemēram, trīs-fāzu 50 kW līdz 125 kW vienības) izmanto silīcija karbīda (SiC) MOSFET jaudas pakāpes ar daudzlīmeņu neitrālā punkta iespīlēšanas (NPC) topoloģiju. Šī arhitektūra sasniedz maksimālo konversijas efektivitāti, kas pārsniedz 98,2%, vienlaikus samazinot kopējo harmonisko kropļojumu (THD) līdz<2% under linear loads. Passive and active forced-air cooling channels isolated via IP65/IP66 sealed compartments prevent aluminum heat-sink contamination from conductive dust or salt spray in coastal deployments.

Degvielas ietaupījums un ģeneratora darbības laika samazināšana

Tradicionālie dīzeļa ģeneratori patērē aptuveni 0,3 litrus degvielas uz kWh, kas ģenerēta pie optimālas slodzes (75{3}}80%). Strādājot ārpus maksimālās slodzes, degvielas efektivitāte dramatiski samazinās. Hibrīdie invertori to novērš, izmantojot dinamisku ģeneratoru pārvaldību:

Nulle{0}}slodzes slāpēšana: Hibrīda invertors darbojas kā primārais sprieguma avots. Dīzeļģenerators paliek bezsaistē zema{1}}līdz-vidēja pieprasījuma laikā, un to pilnībā darbina PV un enerģijas uzglabāšanas sistēmas (ESS).

Genset Peak skūšanās: Augsta-pieprasījuma pieauguma laikā invertors vienlaikus ņem enerģiju no akumulatora bankas, lai nodrošinātu maksimālās slodzes, neļaujot ģeneratoram darboties neefektīvās, liela-nodiluma, pār{2}}novērtētās zonās.

Auto-Dry Contact Control: Integrētie BMS/EMS sakaru protokoli aktivizē sausos{0}}kontakta signālus, lai palaistu vai apturētu ģeneratoru, pamatojoties uz -uzlādes stāvokļa ({2}}SOC) sliekšņiem (piemēram, automātiskā palaišana pie 15% SOC, izslēgšana pie 80% SOC).

Nevainojama slodzes pārnešana un tīra strāvas kvalitāte

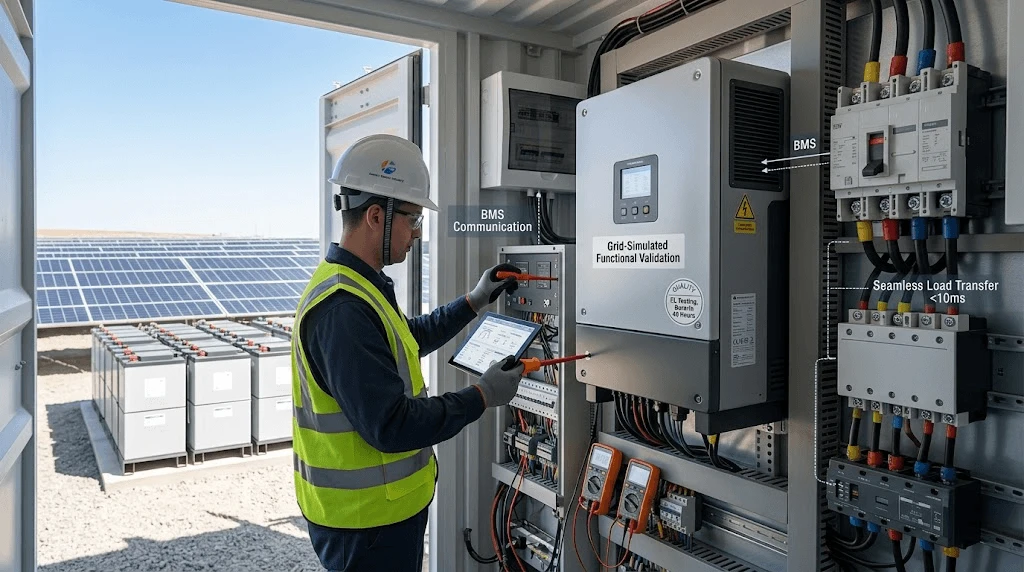

Mehāniskajiem pārsūtīšanas slēdžiem (ATS) ir nepieciešams 100 ms līdz 500 ms, lai pārslēgtos no tīkla avota uz ģeneratoru, izraisot kritiskus slodzes pārtraukumus, servera atiestatīšanu un rūpnieciskā aprīkojuma atvienošanu. Uzlabotie hibrīdinvertori izmanto integrētus statiskos pārsūtīšanas slēdžus (STS), kas veic avota pārejas mazāk nekā 10 milisekundēs.

Nozares standarti un finanšu ROI analīze

Tehniskais salīdzinājums: hibrīda invertors pret dīzeļa ģeneratoru

LCOE un atmaksas ekonomika

Standarta 500 kW rūpnieciskai slodzei, kas darbojas 12 stundas dienā izslēgtā-tīkla vidē:

Dīzeļdegviela-Tikai bāzes līnija: Gadā patērē ~450 000 litru dīzeļdegvielas. 1,10 USD par litru ikgadējās degvielas izmaksas ir USD 495 000, neskaitot dzinēja kapitālā remonta izmaksas ik pēc 3 gadiem.

Hibridizētā PV arhitektūra: Integrējot 500kW PV bloku, 250kW komerciālo hibrīda invertora sistēmu un 1MWh LFP akumulatoru banku, tiek kompensēts līdz pat 75% no ģeneratora darbības stundām. Gada degvielas patēriņš samazinās līdz ~112 500 litriem.

Neto finansiālā ietekme: Ikgadējie darbības ietaupījumi pārsniedz 370 000 USD. Projekta atmaksāšanās par saules-krtuves modernizāciju parasti tiek sasniegta 2,4–3,2 gadu laikā, un iekšējā atdeves likme (IRR) pārsniedz 28%.

Sistēmu integrācijas un saderības inženierija

Lai maksimāli palielinātu mikro{0}}tīkla caurlaidspēju, komerciālajiem hibrīdinvertoriem ir nevainojami jāsadarbojas visā sistēmas līdzsvarā (BOS).

PV masīva saderība: Augsti līdzstrāvas ieejas sprieguma diapazoni (līdz 1000 V) nodrošina garākas virkņu konfigurācijas, samazinot kombinētāja kārbas prasības un kabeļu vara zudumus. Integrētie multi{2}}MPPT izsekotāji izolē ēnas zudumu sarežģītos komerciālos jumtu blokos.

Uzglabāšanas interfeiss: vietējie RS485/CANbus protokoli tieši saskaras ar 1. līmeņa litija dzelzs fosfāta (LiFePO4) akumulatora pārvaldības sistēmām (BMS). Reāllaika{5}}telemetrija regulē uzlādes/izlādes ātrumu, pamatojoties uz šūnu temperatūru, -veselības stāvokli (SOH) un SOC.

Moduļu paralēlā kraušana: lai paplašinātu komerciālo darbību, ierīces atbalsta galveno-pakalpojumu sakaru arhitektūru, kas ļauj paralēli sakraut līdz 10 invertoriem. Šis dizains nodrošina netraucētu mērogošanu no 50 kW līdz vairāk nekā 1 MW maiņstrāvas izvadei, neprasot ārējos mikrorežģa kontrollerus. Mazākas ietilpības komerciālos segmentos vai modulārās vietnes konstrukcijas vienības var arī integrēt tieši līdzās standartizētiem augstas -efektivitātes produktiem, piemēram, mūsu8kW/6kW hibrīda invertorssērija.

Kvalitātes kontrole un globālie atbilstības standarti

Komerciālajai enerģijas infrastruktūrai ir nepieciešami stingri testēšanas protokoli, lai tie izturētu skarbas izvietošanas vides un izturētu utilītu{0}}tīkla starpsavienojumus.

Starptautiskā sertifikācijas atbilstība

Tīkla savienojums un drošība: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, TOR Erzeuger, EN 50549-1.

Elektromagnētiskā saderība (EMC): EN 61000-6-1, EN 61000-6-3.

Vides izturība: IEC 60068-2 (6. sāls miglas korozijas klases pārbaude jūras/piekrastes apstākļiem, IP65/IP66 iekļūšanas aizsardzības pakāpe).

FAQ

Kā hibrīdinvertori uztur strāvas stabilitāti augstas -apkārtējās-temperatūras vidēs (piemēram, Tuvo Austrumu/Sub{4}}Sahāras izvietojumos)?

Komerciālie hibrīdinvertori izmanto inteliģentus termiskās samazināšanas algoritmus, kas savienoti pārī ar neatkarīgām iekšējām un ārējām dzesēšanas zonām. Apkārtējā temperatūrā līdz 45 grādiem ierīces nodrošina pilnu nominālo maiņstrāvas jaudu bez jaudas samazināšanas. Virs 45 grādiem siltuma sensori dinamiski pielāgo jaudas pakāpes darba ciklu, izmantojot aktīvu piespiedu-gaisa siltuma ekstrakciju, lai novērstu komponentu pārspīlēšanas-temperatūras atslēgšanos, vienlaikus saglabājot līdz pat 80% nepārtrauktas izejas jaudas līdz 60 grādiem.

Kādi ir iepakošanas un apstrādes standarti lielapjoma{0}}hibrīda invertora lielapjoma sūtījumiem?

Invertori tiek piegādāti pastiprinātās, jūras-kravu-atbilstošās ISPM 15 termiski-apstrādātās koka kastēs ar iekšējo triecienu-absorbcijas EPE putu ietvaru. Ārējā iepakojumā ir ietverti lieli-mitrumizturīgi-barjeras maisiņi, kas satur rūpnieciskas -silikagēla desikantu iepakojumus. Sūtījumi ir aprīkoti ar vienreiz lietojamiem slīpuma un trieciena indikatoriem (piemēram, ShockWatch), lai pārbaudītu struktūras integritāti loģistikas un apstrādes laikā.

Kāds ir parastais pasūtījuma OEM/ODM aparatūras un programmaparatūras modifikāciju izpildes laiks un apjoms?

Standarta programmaparatūras pielāgojumiem (pielāgotiem BMS CAN kopnes sakaru protokoliem, režģa-koda atbilstības profiliem vai modificētai kontakta-savienojuma trigera loģikai) ir nepieciešams 2-līdz-3 nedēļu validācijas cikls. Visaptveroši aparatūras OEM pielāgojumi, piemēram, firmas korpusa inženierija, mainīti IP novērtējumi, pielāgots maiņstrāvas/līdzstrāvas terminālu izvietojums vai individuāla MPPT sprieguma kartēšana, nodrošina inženiertehnisko izstrādi un paraugu validācijas laika grafiku no 8 līdz 12 nedēļām, ko nodrošina pilna IEC rūpnīcas pieņemšanas pārbaude (FAT).
