Augstas{0}}efektivitātes saules enerģijas invertoru iekšējās arhitektūras analīze

Augstas{0}}efektivitātes saules enerģijas invertoru iekšējās arhitektūras analīze

Komerciālās saules enerģijas invertora iekšējās arhitektūras, divpakāpju{0}}topoloģijas, augsta-sprieguma MPPT efektivitātes un termiskās dinamikas tehniskā analīze.

Termiskās un elektriskās vājās vietas komerciālajā PV enerģijas pārveidē

Komerciālās saules enerģijas iekārtas saskaras ar pastāvīgu ieņēmumu samazināšanos, ko izraisa termiskā samazināšanās, virkņu neatbilstība mainīga izstarojuma apstākļos un lieli pārslēgšanas zudumi paaugstinātā temperatūrā. Komponentu kļūme līdzstrāvas-maiņstrāvas pārveidošanas posmā rada vairāk nekā 40% no neplānotām lauka tehniskās apkopes izsaukumiem komunālo pakalpojumu un komerciālajos-un-rūpniecības (C&I) projektos.

Šajā rokasgrāmatā ir analizēta augstas efektivitātes virkņu invertoru iekšējā plates -līmeņa arhitektūra, siltuma izkliedes dinamika un MPPT izsekotāja integrācija. Tas nodrošina EPC inženierus un iepirkumu speciālistus ar stingriem tehniskiem kritērijiem, lai novērtētu jaudas pakāpes uzticamību, samazinātu sistēmas izlīdzinātās enerģijas izmaksas (LCOE) un pārbaudītu komponentu{3}līmeņa kvalitātes nodrošināšanu.

Tehniskā analīze: paneļa{0}}līmeņa arhitektūra un galvenie mehānismi

Divpakāpju-augstas-frekvences topoloģija

Augstas{0}}efektivitātes virkņu invertori izmanto divpakāpju-pakāpju jaudas pārveidošanas arhitektūru. Līdzstrāvas-līdzstrāvas pastiprināšanas stadija mērogojas dažādu virkņu spriegumu līdz stabilai augsta-sprieguma līdzstrāvas kopnei (600V–900V), kas baro līdzstrāvas-maiņstrāvas invertora pakāpi.

· Jaudas pusvadītāji: mantoto IGBT aizstāšana ar diskrētiem silīcija karbīda (SiC) MOSFET samazina reversās atkopšanas zudumus līdz pat 73%. SiC pusvadītāji nodrošina pārslēgšanas frekvences virs 50 kHz, ļaujot izmantot mazākus induktorus un plēves kondensatorus, nepalielinot kopējo harmonisko kropļojumu (THD).

· 3-Fāzes neitrālā punkta skavās (NPC) topoloģija: daudzlīmeņu NPC topoloģijas samazina sprieguma spriegumu barošanas slēdžos (VDC/2 uz ierīci), samazinot dV/dt degradāciju uz beztransformatora tīkla saitēm un sasniedzot maksimālo konversijas efektivitāti 98,6%.

Augstsprieguma{0}}MPPT integrācija ar plašu izsekošanas logu

Divpakāpju{0}}pakāpju arhitektūrām ir dinamiskas maksimālā jaudas punkta izsekošanas (MPPT) shēmas, ko darbina 32 bitu digitālie signālu procesori (DSP):

Plašs MPPT darbības diapazons: izsekošanas logi, kas aptver 200 V līdz 1000 V, ļauj palaist agri-no rīta un vēlu-vakarā ražas novākšanu, pagarinot ikdienas enerģijas ražošanas periodus par 45 līdz 90 minūtēm.

Dual/Multi{0}}MPPT maršrutēšana: Divu{0}}kanālu MPPT izsekošana izolē daļējus ēnojuma zudumus neatbilstošām moduļa virknēm. Strāvas noteikšana, izmantojot slēgtas-cilpas Hall efekta sensorus, ievada reāllaika-sprieguma/strāvas metriku ātrgaitas-perturb-un-novērošanas (P&O) algoritmos, kas darbojas ar 100 Hz iztveršanas frekvenci.

Pastiprināta termiskā un aizsardzības arhitektūra

Siltuma uzkrāšanās jaudas pusvadītājos divkāršo iekšējo atteices līmeni par katru 10 grādu krustojuma temperatūras paaugstināšanos ($ Tj $).

Anodēta alumīnija karstum{0}}izlietnes ekstrūzijas:Galvenie barošanas slēdži tiek uzstādīti tieši uz aukstā{0}}kaluma alumīnija radiatoriem ar tapu-spuras ģeometriju, kas palielina virsmas laukumu par 40% salīdzinājumā ar standarta ekstrudētajām ribām.

Slēgtā nodalījuma izolācija:Iekšējie izkārtojumi atdala jaudas elektroniku (siltumu{0}}ģenerējošus komponentus, piemēram, induktivitātes un tiltu moduļus) no jutīgās vadības elektronikas (DSP, vārtu draiveri, sakaru plates). Jaudas elektronika atrodas ar IP66 noslēgtā kamerā, kas atdzesēta ar piespiedu gaisu, izolējot galveno PCB no putekļu uzkrāšanās un kodīga apkārtējā gaisa.

Pārsprieguma aizsardzība:II tipa (vai pēc izvēles I+II tipa) metāla oksīda varistori (MOV) aizsargā gan līdzstrāvas, gan maiņstrāvas spailes pret zibens{1}}inducētiem pārejošiem pārspriegumiem.

Nozares standarti un finanšu IA ietekme

Strukturālo specifikāciju salīdzinājums: standarta un rūpnieciskās -pakāpes invertori

Finanšu analīze: LCOE un ienesīguma optimizācija

1MW komerciālai jumta sistēmai, kas darbojas 25 gadu dzīves ciklā:

Efektivitātes ienesīguma diferenciālis: Pārveidošanas efektivitātes pieaugums par 0,8% nodrošina aptuveni 12 800 kWh papildu ikgadējās ražošanas uz vienu uzstādīto MW.

Termiskās noplicināšanas novēršana: Novēršot samazināšanos no 40 grādiem līdz 50 grādiem, tiek atgūti līdz pat 4% no zaudētās enerģijas maksimālās vasaras izstarojuma mēnešos.

LCOE ietekme: Kombinētie ienesīguma palielinājumi un samazināti komponentu nomaiņas cikli samazina kopējo LCOE par 0,004 USD/kWh līdz 0,007 USD/kWh, atgūstot sākotnējo aparatūras piemaksu 18 mēnešu laikā pēc darbības.

Sistēmu integrācijas un kvalitātes kontroles protokoli

Mūsu ražošanas procesā visas jaudas pārveidošanas vienības tiek pakļautas daudzfāžu kvalitātes kontroles cauruļvadam:

Lai integrētu pilnīgus komerciālus projektus, mūsu augstas -jaudas virkņu platformas darbojas kopā ar specializētu sistēmas aparatūras-līdzsvaru-, tostarp mazākas-jaudas sadalītiem līdzekļiem, piemēram, mūsu10 kW ieslēgts-tīkla pārveidotājsmodeļi mazākiem komerciāliem apakšmasīviem{0}}.

Atbilstības standarti

Drošība un tīkla savienojums: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC standarti: EN 61000-6-2, EN 61000-6-4.

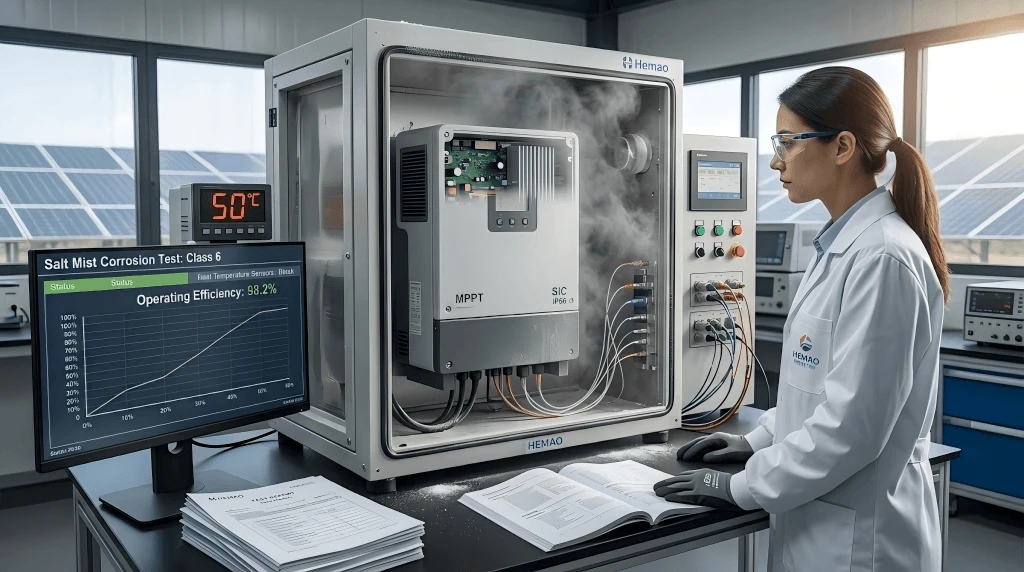

Vides izturība: IEC 60068-2-52 (6. sāls miglas korozijas klase), IP66 aizsardzība pret putekļiem un ūdens iekļūšanu.

FAQ

J: Kā divu{0}}kameru dzesēšanas arhitektūra novērš komponentu kļūmes augsta-sāls vai mitra piekrastes iekārtās?

A: Divu{0}}kameru dizains atdala galveno vadības PCB no lielas-jaudas termiskās izkliedes zonas. Augsta -siltuma komponenti (induktors un radiatori) ir ievietoti ārējā gaisa plūsmas kanālā ar IP66 novērtējumu, ļaujot piespiedu apkārtējam gaisam atdzesēt spuru virsmas. Jutīgas vadības shēmas, aizbīdņi un kondensatori ir ievietoti atsevišķā, noslēgtā IP66 korpusā, kas piepildīts ar sausu slāpekli vai aizsargāts pret apkārtējā gaisa apmaiņu, novēršot sāls-miglas kondensāciju un vadošu putekļu nogulsnēšanos uz augstsprieguma pēdām.

J. Kādi iepakojuma un transportēšanas aizsardzības protokoli tiek ieviesti, lai novērstu mikro{0}lūzumus iekšējos PCB blokos lielapjoma eksportēšanas laikā?

A: Invertori ir iepakoti ISPM 15-saderīgās, termiski-apstrādātās koka kastēs, kas ir izklātas ar augsta-blīvuma putu polietilēna (EPE) triecienu{5}}mīkstināšanas putām, kas pielāgotas šasijas izmēriem. Visi iekšējie smagie komponenti,-piemēram, magnētiskie induktori un galvenie kondensatori-ir piestiprināti pie galvenā šasijas rāmja, izmantojot strukturālos mehāniskos kronšteinus, nevis paļaujoties tikai uz lodēšanas savienojumu noturēšanu. Sūtījumos ir iekļauti vienreizējas{10}}3D slīpuma{11}}un trieciena sensori, lai izsekotu tranzīta kravas.

J: Kādi ir pielāgoto programmaparatūras vai aparatūras OEM modifikāciju tehniskie parametri un piegādes termiņi?

A: Programmaparatūras{0}}līmeņa pielāgojumiem (MODBUS RTU/TCP reģistra karšu modificēšanai, sprieguma pārtraukšanas sliekšņu pielāgošanai vai pielāgotu režģa-atbalsta profilu integrēšanai) ir 14 darbadienu validācijas cikls. Aparatūras{5}}līmeņa modifikācijas (pielāgoti korpusa pārklājumi, modificētas līdzstrāvas savienotāju konfigurācijas vai pielāgotas siltuma-izlietnes ģeometrijas) atbilst 6 līdz 10 nedēļu izstrādes laika grafikam, tostarp pilnīgai termiskai modelēšanai, prototipa ražošanai un rūpnīcas pieņemšanas testēšanai (FAT).

Sazinieties ar mūsu inženieru komandu, lai 48 stundu laikā saņemtu pielāgotu 5kW PV sistēmas izkārtojumu un detalizētu MK piedāvājumu.
