Produktu pārskats un sistēmas integrācija
Mūsu elastīgajos fotoelektriskajos paneļos, kas izstrādāti strukturāli jutīgām un izliektām instalācijām, tiek izmantots augstas -efektivitātes mono-kristālisks silīcijs, kas iekapsulēts rūpnieciskos -pakāpes ETFE polimēros. Kā tiešais Ķīnas ražotājs, mūsu rūpnīca nodrošina precīzas OEM specifikācijas, tostarp pielāgotus moduļu nospiedumus, īpašus MC4 kabeļu garumus un strukturālo starpliku konfigurācijas. Šie elastīgie moduļi apiet tradicionālo alumīnija rāmju svara ierobežojumus, ļaujot tiešu līmi pielīmēt pie komerciāliem jumtiem un mobilām platformām. Tie sākotnēji pielāgojas nozares-standarta MPPT uzlādes kontrolieriem un tīklam{8}}saistītiem mikroinvertoriem 12 V, 24 V un 48 V sistēmas topoloģijās. Integratori var paļauties uz lineāru jaudas konsekvenci augstās temperatūras un sarežģītās{14}}tīkla vidēs.
Materiāli un tehniskās specifikācijas
|
Produkta nosaukums |
Elastīgi mono{0}}kristāliskā silīcija augstas-efektivitātes fotoelektriskie paneļi |
|
Akumulatora elementa tips |
Mono-kristālisks silīcijs/ pusšūna |
|
Svars |
5,7 kg |
|
Aizmugures plāksne |
Balts |
|
Savienotājs |
Saderīgs ar MC4 |
|
Sadales kārba |
IP68 |
|
Iepakojuma materiāli |
POE |
|
Rāmis |
Rāmis-mazāks |
|
Kabeļa specifikācijas |
pielāgots atbilstoši klienta prasībām/ 4mm² |
|
Liekšanas rādiuss |
0.3m |
Kvalitātes kontrole un globālie standarti
Ražošanas stingrība tiek uzturēta, izmantojot ISO9001:2015 sistēmu mūsu automatizētajā Ķīnā. Katrs elastīgais fotoelektriskais panelis tiek pakļauts 100% pirms- un pēc- laminēšanas elektroluminiscences (EL) pārbaudei, lai atklātu un novērstu mikro-plaisas vai slēptos šūnu defektus. Moduļi ir izstrādāti tā, lai tie atbilstu standarta IEC61215 un IEC61730 termiskās cikla un mehāniskās slodzes testēšanas parametriem. Atbilstoši TUV, CE un RoHS direktīvām mūsu ražošanas rezultāti garantē pilnīgu normatīvo aktu ievērošanu globālajai vairumtirdzniecības izplatīšanai un komerciālai EPC integrācijai.
Produkta informācija
Elastīgi fotoelektriskie paneļi, montāžas rasējumi, inženiertehniskie rasējumi(Mērvienība: mm)
*Garums: ±2mm Platums: ±2mm
Elektriskās veiktspējas parametri(Standarta testa apstākļos)
|
Modelis |
Elastīgi 355 W fotoelektriskie paneļi |
Elastīgi 360 W fotoelektriskie paneļi |
Elastīgi 365 W fotoelektriskie paneļi |
Elastīgi 370 W fotoelektriskie paneļi |
Elastīgi 375 W fotoelektriskie paneļi |
|||||
|
Pārbaudes apstākļi |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
|
Maksimālā jauda (Pm) |
355 |
267 |
360 |
271 |
365 |
275 |
370 |
279 |
375 |
283 |
|
Optimālais darba spriegums (Vm) |
34.6 |
32.7 |
34.8 |
32.9 |
35 |
33.1 |
35.2 |
33.3 |
35.4 |
33.5 |
|
Optimālā darba strāva (I_m) |
10.27 |
8.17 |
10.36 |
8.25 |
10.44 |
8.32 |
10.52 |
8.39 |
10.6 |
8.46 |
|
Atvērtās-ķēdes spriegums (Voc) |
42.5 |
39.8 |
42.7 |
40 |
42.9 |
40.2 |
43.1 |
40.4 |
43.3 |
40.6 |
|
Īsslēguma-strāva (ISC) |
10.76 |
8.68 |
10.85 |
8.75 |
10.94 |
8.81 |
11.02 |
8.88 |
11.09 |
8.95 |
|
Moduļa efektīvā efektivitāte (nm) |
20.9 |
21.2 |
21.5 |
21.8 |
22.1 |
|||||
* STC (standarta testa apstākļi): izstarojums=1000 W/m², šūnas temperatūra=25 grāds, AM=1.5, testa kļūda ±3%
*NMOT (nominālās darba temperatūras apstākļi): izstarojums=800 W/m², apkārtējās vides temperatūra=20 grāds, AM=1.5, vēja ātrums=1 m/s
Iepakojuma un loģistikas drošība
Lai novērstu bezrāmju moduļu mehānisku deformāciju dziļjūras{0}}transporta laikā, mēs izmantojam ļoti stingras eksporta{1}}gofrētās kartona kastes. Elastīgie fotoelektriskie paneļi ir pārklāti ar anti-statiskiem EPE putu slāņiem, lai aizsargātu ETFE tekstūru no berzes. Lielapjoma piegādātāju sūtījumiem kartona kārbas tiek sakrautas horizontāli uz pastiprinātām koka paletēm, nostiprinātas ar cietiem-leņķu aizsargiem un noslēgtas smagnējā-rūpnieciskā elastīgā iesaiņojumā. Tas nodrošina nulles fizisko slodzi uz silīcija šūnām pēc ierašanās jūsu noliktavā vai EPC projekta vietā.
Tipiski pielietojuma scenāriji
Tipiski pielietojuma scenāriji
Izvēlieties sev piemērotāko plānu.

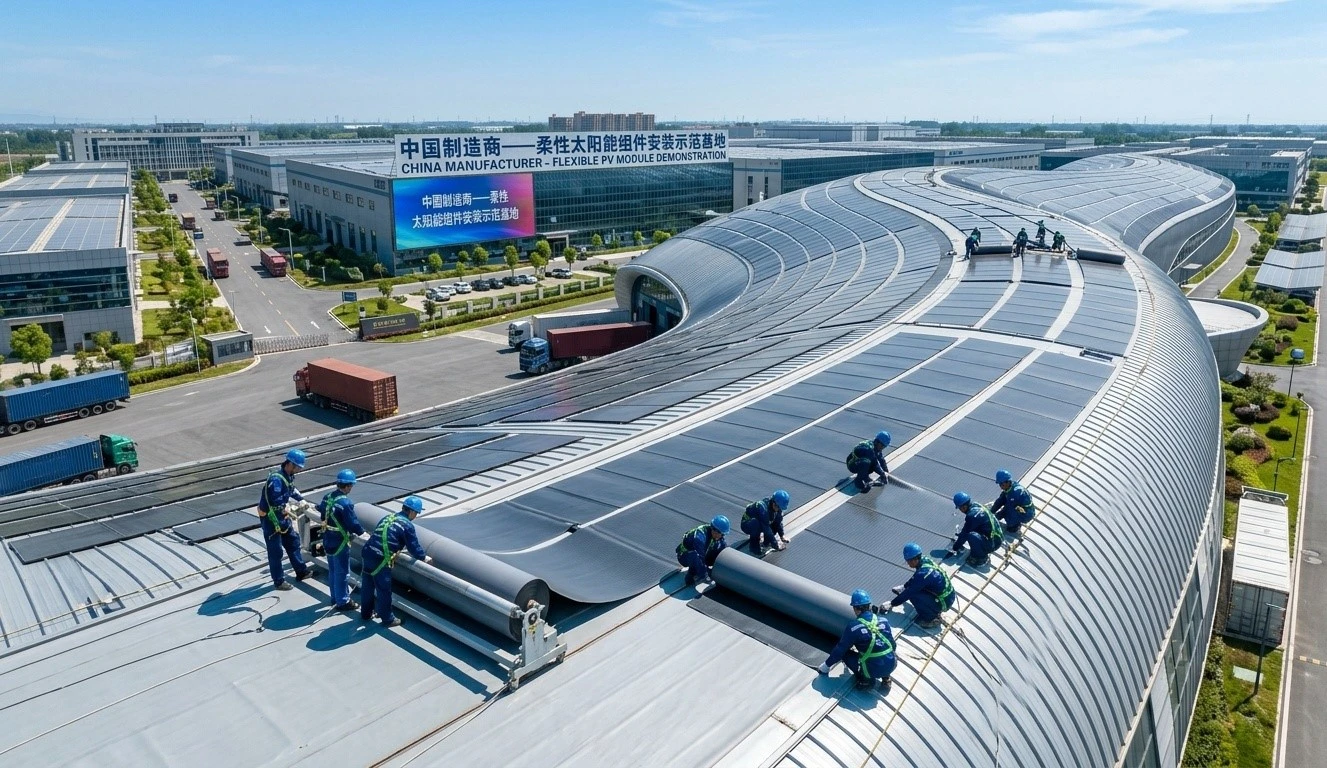

Svars{0}}Ierobežota arhitektūra
Plānas-metāla jumta modernizācijas un nospriegotas membrānas konstrukcijas.
01
Mobilā elektroenerģijas ražošana
RV, karavānas un refrižeratori loģistikas transporta līdzekļi.
02
Jūras{0}}tīkla sistēmas
Jahtu klājiem un navigācijas bojām ir nepieciešama sāls miglas izturība pret koroziju.
03
Attālā infrastruktūra
Telekomunikāciju bāzes stacijām un saules apūdeņošanas platformām ir nepieciešama strukturāla elastība.
04
FAQ
Kā šie elastīgie fotoelektriskie paneļi tiek savienoti ar esošajām 48 V izslēgtu{1}}tīkla akumulatoru sistēmām?
Mūsu elastīgajos moduļos ir standarta MC4-saderīgi savienotāji un iebūvētas -apvaddiodes, lai atvieglotu sērijveida un paralēlos blokus. Tie darbojas tieši ar 12V, 24V vai 48V MPPT uzlādes kontrolieriem, nodrošinot precīzus sprieguma parametrus telekomunikāciju vai ārpus tīkla RV invertoru iestatījumiem.
Kāds ir paredzamais lineārais jaudas samazinājums ETFE virsmai 15 gadu laikā?
Jaudas samazināšanās pirmajā-gadā tiek kontrolēta līdz mazāk nekā 2%, un turpmākā ikgadējā vājināšanās ierobežojums ir 0,55%. Rūpnieciskais ETFE polimērs ir izturīgs pret intensīvu UV starojumu un termisko ciklu, nodrošinot, ka modulis saglabā vairāk nekā 85% no nominālās jaudas līdz piecpadsmitajam gadam.
Vai Ķīnas rūpnīca var mainīt paneļu izmērus un cilpu izvietojumu lielapjoma OEM pasūtījumiem?
Jā. Vairumtirdzniecības iepirkumiem, kas pārsniedz standarta MOQ, mūsu inženiertehniskā iestāde pielāgo fiziskos izmērus, šūnu izkārtojumus, vara cilpu izvietojumu un kabeļu specifikācijas 15 dienu darba cikla laikā, nodrošinot precīzu mehānisko uzstādīšanu jūsu patentētajām strukturālajām platformām vai komerciālajām jumta seguma sistēmām.
Pieprasiet vairumtirdzniecības cenas un OEM atbalstu
Pieprasiet precīzu sistēmas elektroinstalācijas shēmu un vairumtirdzniecības projekta piedāvājumu 24 stundu laikā. Ir pieejami sērijas OEM paraugi rūpnīcas kvalitātes pārbaudei un strukturālai integrācijai. Sazinieties tieši ar mūsu globālo iepirkumu komandu.
