Produktu pārskats un sistēmas integrācija

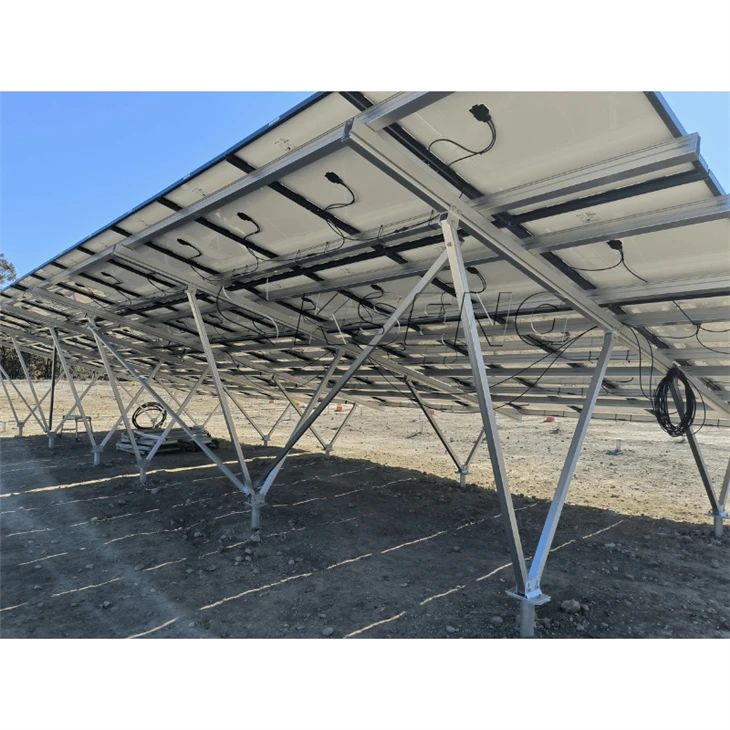

Šī rūpnieciskās kvalitātes -alumīnija saules bateriju sistēma nodrošina stingru konstrukcijas atbalstu uz zemes{1}}montētām fotoelektriskajām instalācijām. Karkass, kas ir īpaši izstrādāts komunālām-mēroga saules enerģijas fermām un komerciāliem tīkliem{4}}saistītiem blokiem, izmanto strukturālo-pakāpes AL6005-T5 alumīniju, lai maksimāli palielinātu mehāniskās slodzes ierobežojumus, vienlaikus samazinot pašsvaru uz pamatiem. Plauktu dizains ir integrēts ar zemējuma skrūvju pamatiem un -lietiem-betona blokiem, lai tie atbilstu dažādiem augsnes profiliem. Kā tieša Ķīnas rūpnīca un piegādātājs mēs nodrošinām pilnīgu inženiertehnisko integrāciju, tostarp pielāgota ekstrūzijas profila izstrādi, pielāgotus slīpuma leņķus no 0 grādi līdz 45 grādiem un konkrētus komponentu garumus, lai novērstu griešanu uz vietas. Strukturālās konfigurācijas pielāgojas standarta 60-šūnu, 72 šūnu un lieljaudas N-veida bifaciālajiem saules moduļiem.
Materiāli un tehniskās specifikācijas
|
Sniega slodze |
1,4 KN/M2 (29,24 psf) |
|
Materiāls |
AL 6005-T5 augstas stiprības alumīnija sakausējums, Q235B oglekļa tērauds |
|
Standarta |
JISC8955-2017 Projektēšanas rokasgrāmata fotoelektrisko bloku konstrukcijām |
|
Maksimālā sniega slodze |
1,4 kn/m2 |
|
Piemērojamais modulis |
Ierāmēts vai bez rāmja |
|
Garantija |
10 gadu garantija. 25 gadu kalpošanas laiks |
|
Vēja slodze |
60 M/S (196,85 pēdas/s) |
|
Produkta nosaukums |
Saules zemes montāžas sistēma |
|
Sertifikāts |
CE/ISO9001 |
|
Virsmas apstrāde |
Andoizēts |
|
Maksimālais vēja ātrums |
216 km/h=60m/s |
|
Moduļa orientācija |
Portrets vai Ainava |
Kvalitātes kontrole un globālie standarti
Mūsu ražotne nodrošina stingru kvalitātes kontroles darbplūsmu no neapstrādāta lietņa līdz gataviem sliežu profiliem. Izejvielām tiek veikta spektrālā analīze, lai pārbaudītu magnija un silīcija attiecību AL6005-T5 klasifikācijai. Ekstrudētie profili tiek pakļauti automatizētai stiepes pārbaudei, lai garantētu, ka tecēšanas izturības rādītāji pārsniedz 260 MPa. Virsmas anodēšanai tiek veikta virpuļstrāvas biezuma pārbaude un sāls miglas izturības pret koroziju pārbaude, lai saglabātu stabilitāti rūpnieciskā vidē ar augstu sāļumu. Visi konstrukciju izkārtojumi tiek aprēķināti, izmantojot galīgo elementu analīzes (FEA) programmatūru, kas atbilst AS/NZS 1170.2 un TÜV konstrukciju testēšanas standartu atbilstības prasībām.
Iepakojuma un loģistikas drošība
Lai garantētu, ka jūras kravām un beztaras konteineru pārvadājumiem{0}}bez bojājumiem tiek piegādāts bez bojājumiem, alumīnija sliedes ir apvienotas, izmantojot aizsargājošu, ne-statisku PE plēves iesaiņojumu un lieljaudas{2}}kompozītmateriālu siksnu. Komponentu kastes, kurās ir vidus-skavas, gala{5}}skavas un SUS304 aparatūra, ir iepakotas pastiprinātās 5-slāņu gofrētā kartona kastēs. Visi beztaras sūtījumi tiek nostiprināti uz termiski apstrādātām ISPM-15 prasībām atbilstošām koka paletēm vai pielāgotām tērauda kastēm, kas aprīkotas ar stūra malu aizsargiem, lai novērstu pārvietošanos 40 pēdu HQ konteineros. Katrā paletē ir iekļauts ūdensnecaurlaidīgs iepakojuma saraksts, kurā norādīts gabalu skaits un svara sadalījums efektīvai lauka inventāra uzskaitei.
Tipiski pielietojuma scenāriji
Tipiski pielietojuma scenāriji
Izvēlieties sev piemērotāko plānu.
Lietderība{0}}Mēroga zemes masīvi
Liela-blīvuma, vairāku-rindu konfigurācijas, kas optimizētas komunālo tīklu-padeves infrastruktūrai.
01
Tirdzniecības un rūpniecības (C&I) pamati
Perimetra saules karkasa iestatījumi rūpnīcas īpašumiem un noliktavu buferzonām.
02
Piekrastes PV spēkstacijas
Augsti{0}}anodētas struktūras, kas izvietotas augsta-mitruma, sāls-skartās pludmales reljefās.
03
Attālināti izslēgtas{0}}tīkla spēkstacijas
Vieglas plauktu iekārtas, kas paredzētas ātrai manuālai izvietošanai izolētos reģionos.
04
FAQ
Kā šis alumīnija plaukts mazina galvanisko koroziju, saskaroties ar tērauda pamatiem?
Sistēmā ir iekļauti specializēti ne-vadoši EPDM izolācijas paliktņi un strukturālas kompozītmateriāla paplāksnes katrā fiziskajā krustojumā, kur AL6005-T5 alumīnija rāmis saskaras ar cinkota tērauda zemējuma skrūvēm. Šis slānis aptur elektriskās strāvas plūsmu, novēršot paātrinātu materiāla oksidēšanos sistēmas darbības laikā.
Kā anodētā apdare iztur augstu{0}}sāļuma piekrastes vidi 25 gadu laikā?
Mūsu ražošanas līnijā tiek uzklāts kontrolēts anodēts slānis ar minimālo biezumu 12 mikroni, nodrošinot dziļu sāls miglas izturību pret koroziju. Šī barjera aizsargā parasto metālu no bedrēm un virsmas degradācijas, nodrošinot mehāniskās slodzes stabilitāti C4 vidēs.
Kāds ir rūpnīcas izpildes laiks pielāgotām alumīnija profila ekstrūzijas veidnēm?
Pielāgotiem sliežu konstrukciju profiliem instrumentu projektēšanai un veidņu izgatavošanai nepieciešamas 7 līdz 10 darba dienas. Pēc parauga validācijas un mehāniskās stiepes pārbaudes lielapjoma vairumtirdzniecība notiek ar 150 megavatu jaudu mēnesī.
Aicinājums uz darbību
Iesniedziet savas vietnes vēja slodzes prasības un augsnes datus, lai 24 stundu laikā saņemtu precīzus konstrukcijas slodzes aprēķinus un vairumtirdzniecības projekta piedāvājumu. Sazinieties tieši ar mūsu Ķīnas rūpnīcu, lai saņemtu apjoma diskontēšanu, un pieprasiet OEM kronšteinu paraugus fizikālās inženierijas pārbaudei.
